企業動態
皮帶輸送機中的滾筒是必不可少的基本組成部件。滾筒失效將直接導致整條輸送線停機，對正常生產影響很大，同時還會帶來繁重的維修工作量。
1.實際存在問題
在秦皇島港煤碼頭五期工程，皮帶輸送機長期的運行實踐表明：滾筒包膠磨損嚴重是導致滾筒失效的主要原因，秦皇島港股份有限公司第九港務分公司投產4年以來，共進行包膠維修157 根次，占滾筒更換總量的75%以上。滾筒重新包膠存在以下幾個問題：
(1)損傷滾筒鐵質元件，重新包膠時會使筒皮變薄，影響使用壽命。
(2)維修費用龐大。4年中滾筒包膠維修共花費2,503,778 元。其中1根φ1000 mm、長2.5m滾筒硫化包膠12mm的費用在2萬元左右，每年滾筒包膠維修費用超過公司總維修費用的10%。
(3)包膠的快速磨損，造成橡膠資源的浪費。
因此，減輕滾筒包膠磨損就成為輸送設備優化管理工作的一項重要任務。目前我國對滾筒包膠磨損建模的研究非常少，因此，開展該領域的研究工作，對減輕包膠磨損對生產的影響、降低維修成本和工作量、節約資源和優化輸送設備管理等方面都有著重大的現實意義和理論意義。
2、滾筒包膠磨損的主要因素
滾筒包膠是橡膠制品，它的組織結構是一種微觀的層狀結構。通過對現場包膠磨損情況的觀察研究，發現其磨損表現為表面周期性地產生微小的舌狀物撕裂，以及在拉伸作用下舌狀物發生斷裂兩個過程，而這兩個過程是大面積發生的，這就出現了宏觀磨損，屬于典型的磨粒磨損。
通過對不同工況條件下的滾筒包膠磨損原因進行分析可知，滾筒包膠與輸送帶接觸面的正壓力較大、滾筒所處環境煤塵灑落較多時，包膠磨損比較嚴重，滾筒更換較頻繁。統計結果如圖1所示。

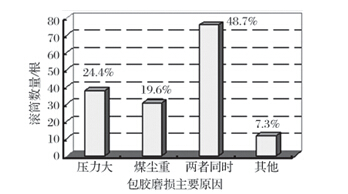

圖1 滾筒包膠磨損原因統計
依據統計數據，結合滾筒磨損的現場實際情況，以及橡膠磨損學知識，將滾筒包膠磨損的主要因素歸結為：滾筒包膠與輸送帶間的正壓力，充斥到輸送帶與包膠之間的磨損介質——煤塵微粒，以及輸送帶在張力變化時與滾筒包膠之間存在的彈性摩擦。
3、滾筒包膠的磨損機理
磨損是指摩擦副表面作相對運動時，由于機械與(或)化學作用所發生的材料脫落現象。滾筒包膠磨損的主要原因，同樣是包膠與接觸介質之間在較大正壓力下發生了相對運動。這樣，在研究滾筒包膠磨損機理時，就有以下3個重要影響因素。
(1)包膠的接觸介質
皮帶輸送機專門用于運輸煤炭時，因在輸送帶和滾筒之間存在著大量的煤炭微粒。通過現場大量觀察研究發現，在分布范圍和厚度方面，這些微粒在輸送帶和滾筒上基本可以認為是均勻分布。
